製品説明
配管では、フランジは主にパイプラインの接続に使用されます。 接続する必要があるパイプラインには、さまざまなフランジを取り付けます。低圧パイプラインはシルク接合フランジを使用でき、4kg以上の圧力は溶接フランジを使用します。 2 つのフランジの間にガスケットを追加し、ボルトでしっかりと固定します。 圧力ごとにフランジの厚さが異なり、使用するボルトも異なります。
| 規格 | ANSI、JIS、DIN、EN1092-1、UNI、BS4504、SABS1123、AS2129、GOST-12820 |
| 寸法 | ANSI B 16.5、BS 1560。BS 10、IS 6392、B-2.1 NPT、API、DIN、JIS。 MSSSP44 |
| 材料 | ASTM A105、ASME A105 ASTM A266 GR.1、GR.2、GR.3、GR.4 ASTM A350 LF1、LF2 CL1/CL2、LF3 CL1/CL2 ASTM A694 F42、F46、F48、F50、F52、F56、F60、F65、F70 |
| クラス | 150#, 300#, 400 #, 600#, 900#, 1500# & 2500# |
| サイズ | 1/2 インチ NB ～ 24 インチ NB。 |
| 壁の厚さ | SCH.10、20、30、40、80、120、160、STD、XS、XXS。 |
| 形状 | スリップオン フランジ – SORF、ウェルドネック フランジ – WNRF、ソケットウェルド フランジ – SWRF、ブラインド フランジ – BLRF 重ね継手フランジ、ねじ込みフランジ、ロングウェルドネックフランジ、異径フランジ、メガネフランジ、リングジョイントフランジ |
炭素鋼フランジの規格/種類および圧力クラス:
| ASME/ANSI B 16.5 | ねじ込みフランジ、リング式ジョイントフランジ、ブラインドフランジ、溶接ネックフランジ、スリップオンフランジ、ハイハブブラインドフランジ、ソケットウェルドフランジ、ラップジョイントフランジ |
| 圧力クラス | 150, 300, 400, 600, 900, 1500, 2500 |
| ASME/ANSI B 16.47 | ブラインドフランジ［シリーズA・B］、溶接ネックフランジ |
| 圧力クラス | 75, 150, 300, 400, 600, 900 |
| ASME/ANSI B 16.36 | スリップオンフランジ、溶接ネックフランジ、ねじ込みフランジ |
| 圧力クラス | 300, 400, 600, 900, 1500, 2500 |
| DIN フランジ | DIN 2527、2566、2573、2576、2641、2642、2655、2656、2627、2628、2629、2631、2632、2633、2634、2635、2636、2637、2638、2673 |
| 圧力クラス | PN 6 ～ PN 100 |
| BS 4504 セクション 3.1 | 溶接ネック フランジ、ハブ付きスリップオン フランジ、ハブ付きネジ付きフランジ、ラップ パイプ エンド フランジ、プレート フランジ、ルーズ プレート フランジ、溶接ネック フランジ付きルーズ プレート、ブランク フランジ |
| 圧力クラス | PN 2.5 ～ PN 40 |
| BS4504[パート1] | プレート フランジ、プレート カラーに溶接を備えたルース プレート、ブランク フランジ、溶接ネック フランジ、ハブ付きスリップオン ハブ付きネジ付き |
| 圧力クラス | PN 2.5 ～ PN 400 |
| BS1560ボス | ブラインドフランジ、ねじ込みボスフランジ、ラップフランジ溶接ネックフランジ、ソケット溶接フランジ、スリップオンフランジ |
| 圧力クラス | 150, 300, 400, 600, 900, 1500, 2500 |
| BS10 | ブラインドフランジ、溶接ネックフランジ、プレートスリップオンフランジ、ねじ込みボスフランジ、スリップオンボスフランジ |
| テーブル | D, E, F, H |

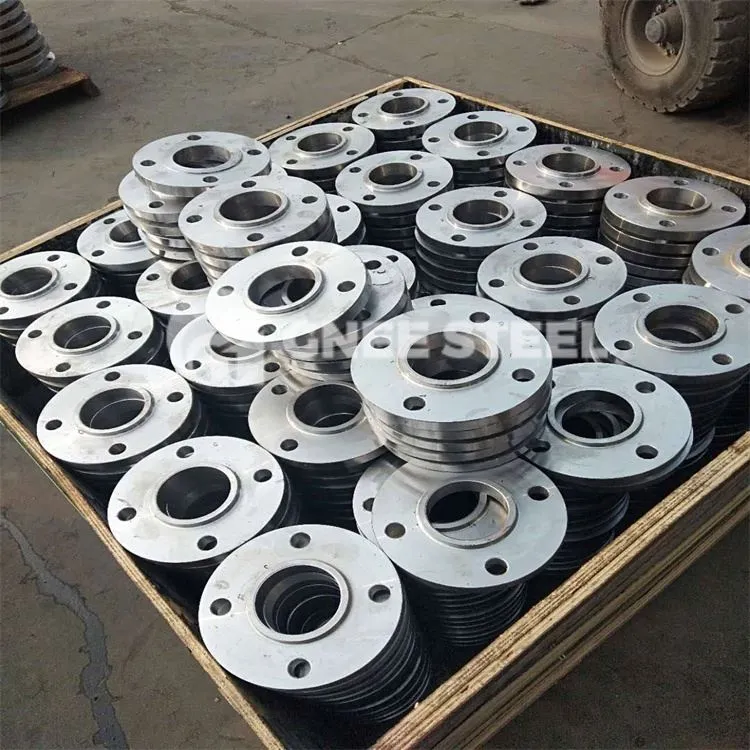

鍛造炭素鋼フランジ
