絶縁ジョイントは、実際の生産用途で絶縁フランジが遭遇する数多くの問題に対処するために開発された、アップグレードされた代替製品です。これらは鋼パイプラインの陰極防食システムにおいて重要な圧力配管コンポーネントであり、これらのシステムで広く使用されています。国内外の規格に従って製造された当社の絶縁継手は、二重シール設計を採用しており、埋め込みできない、漏れやすい、剛性が低い、寿命が短いなどの絶縁フランジの欠点を克服しています。{2}これにより、メンテナンス不要の埋設操作が実現し、絶縁ジョイントの耐用年数が鋼管パイプラインの耐用年数と同じになります。-
絶縁継手 構造
絶縁継手は、スリーブ、上部フランジ、下部フランジ、上部パイプ、下部パイプ、シール要素、絶縁要素、および絶縁コーティングの部品で構成されます。シール要素と絶縁要素は上部フランジと下部フランジの合わせ端の間に挟まれ、二重シール絶縁構造を形成します。-。スリーブは上部導管に面取り溶接または直接溶接されており、断熱要素と内部の上部および下部パイプをしっかりと密閉し、「密閉容器」を形成します。これにより、優れた断熱性能が確保され、断熱構造の耐圧能力が大幅に向上します。-
絶縁ジョイントの品質要件
1. 絶縁継手性能：絶縁抵抗 200MΩ以上、耐圧 3KV以上（2.5KV絶縁抵抗計にて試験）
2. 静水圧試験圧力：設計圧力の1.5倍
3. 気密試験圧力：設計圧力と同等
4. 非破壊検査: JB/T 4730-94 に準拠したすべての突合せ関節の 100% X 線検査。その他の耐圧溶接部の 100% 磁粉試験. 5. 面取り: API 5L 標準を採用
絶縁ジョイントの技術的特徴
1. サイズ仕様: DN10-DN3200
2. 定格圧力：PN1.0～PN40.0MPa
3. 耐用年数: パイプラインと同じ
4.適用媒体：天然ガス、燃料ガス、石炭ガス、石油、水、化学原料、スラリー
絶縁ジョイントの材質特性
1. 断熱材: 高強度エポキシ樹脂とガラス繊維積層複合材料: ASTM D709 G11
2. 曲げ強度：縦390MPa以上、横290MPa以上
3. 引張強さ：縦340MPa以上、横240MPa以上
4. 圧縮強度：340MPa以上、吸水率：30mg以下
5. 水没後抵抗 5×10⁸Ω以上、耐破壊性 35KV以上
6.複合鋼体: 16Mn JB/T 4726、ASTM A694 F52、F60、F65、F70など。
7.短径: L290、L320、L360、L390、L415、L450、16Mn、20#、API SPEC 5L X70、X65、X60、X56、X52、X46
8. シール材質: O- リングまたは U- リングシール: フッ素ゴム、アクリロニトリルブタジエンゴム、ASTM D2000 準拠
9. 充填材: 常温硬化樹脂-
10. 絶縁コーティング: 輸入液状エポキシ樹脂
11. 腐食防止材: 熱収縮性の耐腐食材--
絶縁ジョイントの設置要件
1. 絶縁継手の設置場所から 50 メートル以内に溶接可能なデッドジョイントを避けてください。
2. 絶縁ジョイントをパイプラインに溶接した後、ジョイントから 5 メートル以内でパイプラインを持ち上げないでください。
3. 絶縁ジョイントとパイプラインを一緒に圧力テストします。
4. 絶縁ジョイントをパイプラインに溶接した後、必要な修理と防食作業を実行する必要があります。-絶縁接合部の表面温度は 120 度を超えてはなりません。
5. 埋設直管部には絶縁継手の設置が可能です。
6. 絶縁継手を地上に設置する場合は、屈曲部から20メートル以上離れた直管部にブラケットで支持して設置してください。

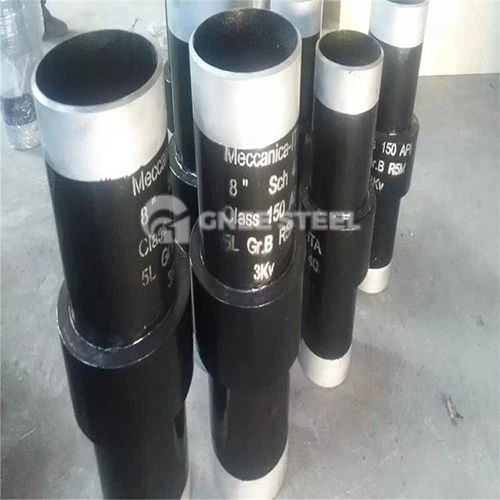

絶縁ジョイント在庫あり
