API 5L X60/L415 溶接ラインパイプ

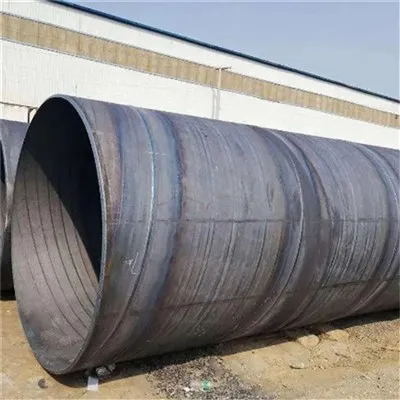

API 5L X60 SSAW パイプは、アメリカ石油協会 (API) 規格の API Spec 5L に準拠したスパイラルサブマージアーク溶接 (SSAW) 鋼管の一種を指します。鋼種は X60 で、熱間圧延鋼コイルをスパイラル状に成形し、その後両面サブマージアーク溶接を行うことで製造されます。-このタイプのパイプは、大口径パイプライン（2 メートルを超える）の製造に適しており、主に石油や天然ガスなどの流体の長距離輸送に使用されます。-

お問い合わせを送る

今すぐチャット

製品説明

API 5L X60/L415 SSAW パイプとは何ですか?

API 5L X60 / L415:「X60」は最小降伏強度を示します。60,000psi。「L415」はメートル法での指定であり、最小降伏強度を表します。415MPa。これは中-〜-強度のラインパイプグレードとして分類されます。

SSAW (スパイラルサブマージアーク溶接):この製造プロセスでは、熱間圧延鋼帯をスパイラル状に形成し、両面サブマージアーク溶接を使用します。-これは、幅の狭い鋼帯を使用して大口径パイプを製造する場合に非常に効率的であり、大規模プロジェクトの費用対効果が高くなります。{{4}

サイズ制限を超えて: 外径 8 インチから 120 インチまでの全範囲の X60 SSAW パイプ。カスタムの壁の厚さと長さも利用可能!

API 5Lグレード X60 SSAWパイプ仕様

アイテム	詳細
標準	APIスペック5L（ISO 3183）
学年	X60 / L415(PSL1およびPSL2をサポート)
外径 (OD)	219.1 mm – 3048 mm (8" – 120")
肉厚 (WT)	5.0mm～30mm
長さ	6m、12m、18m、22m (固定長またはカスタム長)
終了処理	ベベルエンド、スクエアカット (プレーンエンド)
認証	API 5L 証明書、ISO 9001、CE

化学的特性 (製品分析に基づく最大 %)

PSL2 にはさらに厳しい化学物質制限があり、炭素当量 (CE) 要件が含まれています。

レベル	C(最大)	Mn (最大)	P(最大)	S（最大）	CEiiw (最大)
X60 PSL1	0.26	1.40	0.030	0.030	不要
X60 PSL2	0.22	1.40	0.025	0.015	0.43

機械強度表

注: PSL2 は強度の最小値と最大値の両方を指定しますが、PSL1 は最小値のみを指定します。

学年	降伏強さ (最小)	引張強さ(最小)	降伏比（最大）	伸長
X60 PSL1	415 MPa (60,100 psi) 以上	520 MPa (75,400 psi) 以上	不要	式別
X60 PSL2	415 - 565 MPa	520 - 760 MPa	0.93以下	式別

API 5L X60 SSAW ラインパイプの寸法とサイズ

呼び径 (NPS)	外径(mm)	WT範囲(mm)	約重量 (kg/m)
16"	406.4	6.4 - 12.7	63.1 - 123.3
24"	610.0	7.9 - 15.9	117.2 - 232.8
32"	813.0	9.5 - 20.0	188.1 - 391.1
48"	1219.0	12.7 - 25.4	377.9 - 747.7
80"	2032.0	15.0 - 30.0	746.1 - 1481.1

API 5L X60/L415 PSL1 と PSL2 のどちらかを選択する方法

比較係数	PSL1（標準品質）	PSL2 (プレミアム/セーフティ品質)
応用	低圧、非腐食性、穏やかな環境。-	高圧、酸っぱいサービス、低温、または人口密集地域。
衝撃靱性	必須ではありません。	必須の CVN (シャルピー V- ノッチ) テスト。
溶接修理	パイプ本体の修理は可能です。	ボディの修理は禁止されています。
トレーサビリティ	基本的なトレーサビリティ。	完全なトレーサビリティの義務化(ヒートNo.が必要です)。
おすすめ	予算に敏感な、重要ではない回線に使用します。-	主要な石油/ガスラインや安全性の高いプロジェクトに使用します。{0}
